焊工在焊接时，应按照设备的装配图进行组装焊接,并且还能与钳工配合进行工件组装，所以焊工应具备一定的识图基础知识。
一、图样识读
准确地表达物体的形状、尺寸及其技术要求等，称为图样。图样是制造工具、机器、仪表等产品和进行建筑施工的重要技术依据。不同的生产部门对图样有不间的要求，机械制造业中使用的图样称为机械图样。
图样是表达设计意图、交流技术思想的重要工具,是工业生产的重要技术文件，也是工程界的技术语言。对机械工人来说，正确地读出图样的内容是非常重要的。
1.零件图和装配图

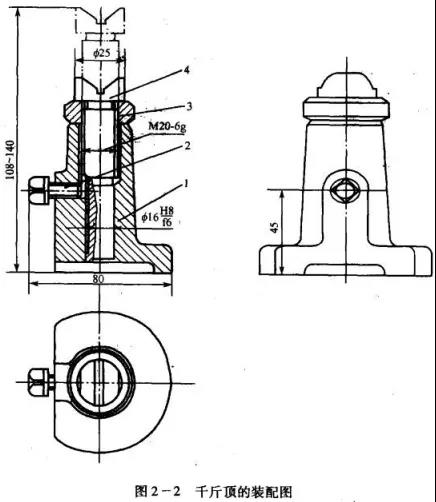

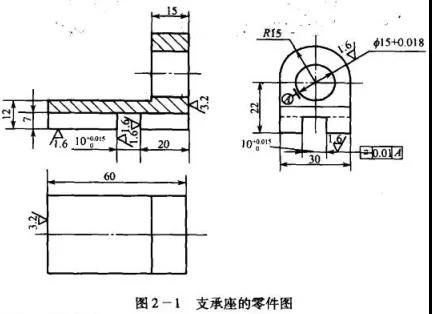

在机械制造过程中，用于加工零件的图样是零件图，如图2-1所示是支承座零件图，它是制造和检验该零件的技术依据。用于将零件装配在一起的图样是装配图，如图2-2所示是千斤顶的装配图，它表达了该千斤顶4种零件装配在一起的图样。
2.图样上标注尺寸的规定
图样中，图形只能表达物体的形状，但不能确定它的真实大小。所以在图样上必须标注尺寸等，国家标准《机械制图》中有关尺寸标注方法的规定如下。
（1）机件的真实大小应以图样上所注的尺寸数值为依据，但与图形的大小及绘图的准确度无关。
（2）图样中(包括技术要求和其他说明)的尺寸，以毫米(mm)为单位时，则不需标注计量单位的代号或名称，如采用其他单位时，则必须注明相应计量单位的代号或名称等。
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸,否则应另加说明等。
（4）机件的每一尺寸,只标注一次,并应标注在反映该结构最清晰的图形上。
二、视图识读
视图为机件向投影面投影所得的图形。它一般只画机件的可见部分，必要时应画出其不可见部分。
视图有基本视图、局部视图、斜视图和旋转视图4种。
1.基本视图
机件向基本投影面投影所得的图形称为基本视图。
按国家标准《机械制图》中规定，采用正六面体的6个面为基本投影面。如图2-3所示，特机件放在正六面体中，由前、后、左、右、上、下6个方向，分别向6个基本投影面投影，再按图2-3(b)规定的方法展开,正投影面不动，其余各面应按箭头所指方向旋转展开，与正投影面成一个平面图，即得6个基本视图,最常用的是主、俯、左3个视图，各视图的应根据机件形状特性而定。
2.局部视图
机件的某一部分向基本投影面投影而得到的视图称为局部视图，局部视图是不完整的基本视图。利用局部视图，用以减少基本视图的数量 ，从而补充基本视图尚未表达清楚的部分。

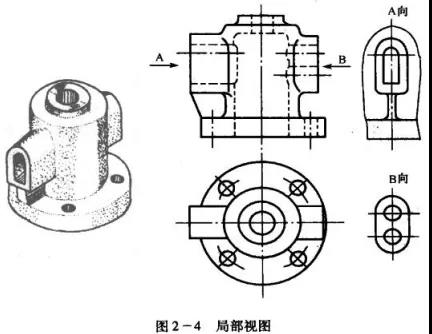

图2-4所示机件，主、俯两部分基本视图，已将其基本部分的形状表达清楚，而唯有两侧凸台和左侧肋板的厚度尚未表达清楚,则采用A向、B向两个局部被图加以补充，这样就可以省去两个基本视图，简化表达方法,节省了画图工作量。
3.斜视图
机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
如图2-5所示弯板形机件，其倾斜部分在俯视图和左视图中都不能得到实形投影，这时就可以另加一个平行于该倾斜部分的投影面，在该投影面上画出倾斜部分的实形投影，即斜视图。
4.旋转视图
假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影所得到的视图称为旋转视图。
